Shell: Ang mga structural sheet metal na bahagi ay gawa sa mga de-kalidad na steel plate, at ang mga ibabaw ay electrostatically phosphated at sina-spray ng imported na automatic spraying equipment, na may malakas na corrosion resistance at maaaring umangkop sa iba't ibang mga kapaligiran sa paggamit.
Upang matiyak ang mahusay na kalidad ng ibabaw sa buong buhay ng serbisyo ng yunit. Ang mga aluminyo o hindi kinakalawang na bakal na shell ay maaaring ipasadya ayon sa mga pangangailangan ng gumagamit.
tray ng tubig: idinisenyo na may slanted angle para mapadali ang makinis na paglabas ng tubig na nagde-defrost, maiwasan ang lumulutang na tubig, at maiwasan ang pag-iipon ng tubig sa water tray.
Tubong palitan ng init: Ang mataas na high-toothed na panloob na sinulid na tubo ng tanso ay pinili para sa mataas na kahusayan sa paglipat ng init.
Mga palikpik: Pag-ampon ng brand new sine wave hydrophilic aluminum fins, pagpapahusay ng air disturbance, pagpapalakas ng heat transfer coefficient, at lubos na pagpapabuti ng heat transfer performance;
Tagahanga: Mataas na static na presyon, espesyal na na-customize na high-power external rotor axial flow fan, na angkop para sa mataas na kahalumigmigan na kapaligiran, mataas na kahusayan, mababang pagkonsumo ng enerhiya, hindi tinatagusan ng tubig at dustproof, na may mahusay na pagganap; Pabrika ng fan
Dati pumasa sa static at dynamic na mga pagsubok sa balanse;
Defrosting: Ang mga low-power na hindi kinakalawang na asero na nagde-defrost ng mga electric heating tube ay pinili at inayos nang natatangi at makatwiran, na may mabilis na bilis ng pagdefrost at masusing pagdefrost, habang iniiwasan ang pagkawala ng init.
Pahabain ang buhay ng serbisyo ng mga electric heating tubes.
Electrical junction box: Ang junction box ay may mababang temperature resistance, waterproof at dustproof na katangian, mataas na flame retardancy, at naka-install sa harap para sa madaling pag-wire at pagpapanatili.
Puwang ng palikpik: Ang karaniwang espasyo ay 4.5mm, 6mm, at 9mm; Nako-customize na sheet spacing na 12mm at 18mm para matugunan ang mga pangangailangan ng user.
Uri ng nagpapalamig: Maaaring mapili ang R404A na nagpapalamig, ang R507A, R22, R134A, R407C, at R410A ay maaaring ipasadya ayon sa mga kinakailangan ng gumagamit.
Evaporator:
1. Ang natatanging layout ng tube bundle ay ganap na isinasaalang-alang ang mga pangunahing isyu tulad ng mga pagbabago sa estado ng nagpapalamig, rate ng daloy, pagbaba ng presyon, at pagkakapareho ng pamamahagi sa ilalim ng mga kondisyon ng evaporation, na nagreresulta sa mas mataas na pagganap ng heat transfer ng evaporator surface cooler;
2. Mahusay at compact na disenyo ng heat exchanger, na may hugis na tinidor na reinforced heat transfer panloob na sinulid na heat exchange tubes;
3. Ang mga heat exchange tubes at hydrophilic aluminum fins ay mekanikal na pinalawak upang mahigpit na i-bonding ang mga copper tube na may aluminum sheet, upang makamit ang pinakamainam na kahusayan sa paglipat ng init.
4. Ang likidong separator at nagpapalamig na circuit ng evaporator ay na-optimize upang matiyak ang pinakamainam na kahusayan ng pagpapalitan ng init sa iba't ibang mga kapaligiran ng aplikasyon.
5. Ang natatanging disenyo ng wind deflector ay matatagpuan sa ibaba ng heat exchanger upang maiwasan ang mga maikling circuit ng daloy ng hangin.

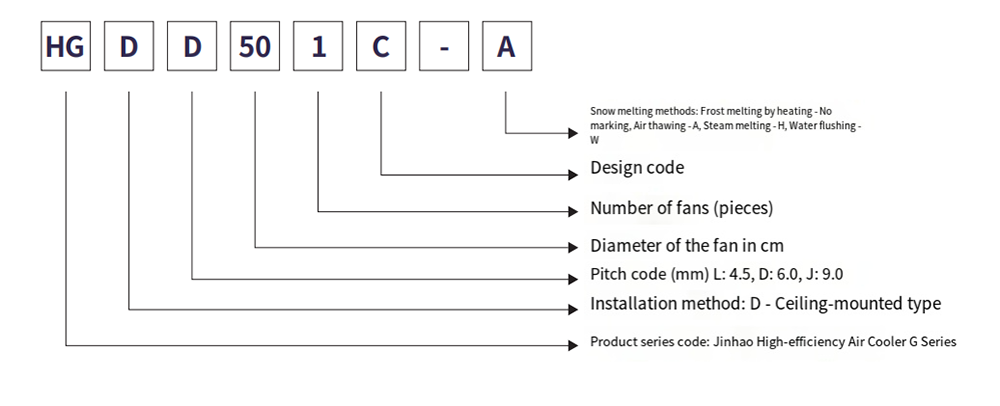

Paglalarawan ng Modelooooooo
Talahanayan ng teknikal na parameter (R404A)
Mga teknikal na parameter ng isang high-efficiency air cooler para sa electric frost ceiling
Spacing ng pelikula: 4.5mm
| Model | Kapasidad ng paglamig kW | Dami ng tubo | Mga parameter ng fan | Snowmelt electric heating | |||||
| SC1 | SC2 | dm² | Bilang ng mga blades x diameter | Kapangyarihan W | Dami ng hangin m³/h | Saklaw m | Coil kW* na sangay | Tubig pan kW*sanga | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0.28*6 | 0.28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0.30*6 | 0.30*2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0.30*8 | 0.30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0.40*8 | 0.4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0.72*6 | 0.72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0.72*6 | 0.72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0.72*10 | 0.72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0.72*10 | 0.72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0.72*10 | 0.72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0.95*10 | 0.95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0.87*12 | 0.87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1.03*12 | 1.03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1.03*14 | 1.03*4 |
Talahanayan ng teknikal na parameter (R404A)
Mga teknikal na parameter ng isang high-efficiency air cooler para sa electric frost ceiling
Spacing ng pelikula: 6.0mm
| Model | Kapasidad ng paglamig kW | Dami ng tubo | Mga parameter ng fan | Snowmelt electric heating | ||||||
| SC1 | SC2 | SC3 | dm² | Bilang ng mga blades x diameter | Kapangyarihan W | Dami ng hangin m³/h | Saklaw m | Coil kW* na sangay | Water tray kW*sanga | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0.28*8 | 0.28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30*8 | 0.30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0.30*10 | 0.30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0.40*10 | 0.4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0.72*8 | 0.72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0.72*8 | 0.72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0.72*12 | 0.72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0.72*12 | 0.72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0.95*12 | 0.95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0.87*12 | 0.87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1.03*12 | 1.03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1.03*14 | 1.03*4 |
Talahanayan ng teknikal na parameter (R404A)
Mga teknikal na parameter ng isang high-efficiency air cooler para sa electric frost ceiling
Spacing ng pelikula: 9.0mm
| Model | Kapasidad ng paglamig kW | Dami ng tubo | Mga parameter ng fan | Snowmelt electric heating | ||||||
| SC3 | SC4 | SC5 | dm² | Bilang ng mga blades x diameter | Kapangyarihan W | Dami ng hangin m³/h | Saklaw m | Coil kW* na sangay | Water tray kW*sanga | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0.28*8 | 0.28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0.30*8 | 0.30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0.30*10 | 0.30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0.40*10 | 0.4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0.72*8 | 0.72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0.72*8 | 0.72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0.72*12 | 0.72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0.72*12 | 0.72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0.72*12 | 0.72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0.95*12 | 0.95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0.87*12 | 0.87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1.03*12 | 1.03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1.03*14 | 1.03*4 |

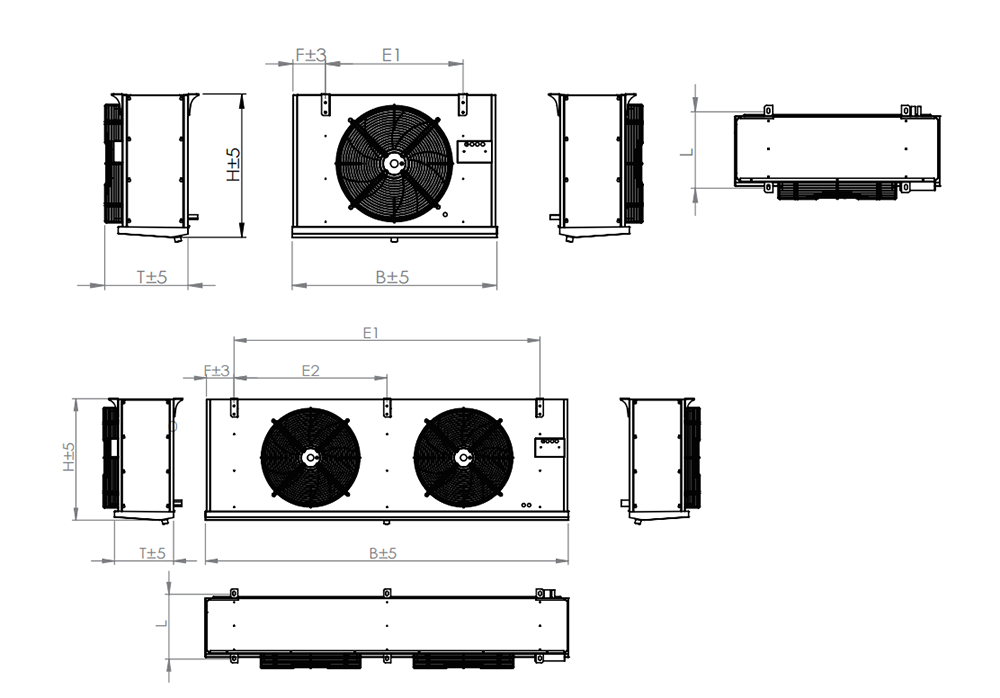

Mga sukat ng hitsura at pag-install
Mga sukat ng hitsura at pag-install of a high-efficiency electric frost ceiling air cooler
Spacing ng pelikula: 4.5mm
| Model | Detalye ng Interface(mm) | Mga Dimensyon B*T*H | Mga sukat ng pag-install | timbang | Markup ng mapa ng outline | |||||
| Inlet/return tube | Drainage/(pulgada) | LxWxH(mm) | L | E1 | E2 | E3 | F | medikal na kasaysayan | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Mga sukat ng hitsura at pag-install
Mga sukat ng hitsura at pag-install of a high-efficiency electric frost ceiling air cooler
Spacing ng pelikula: 6.0mm
| Model | Detalye ng Interface(mm) | Mga Dimensyon B*T*H | Mga sukat ng pag-install | timbang | Markup ng mapa ng outline | |||||
| Inlet/return tube | Drainage/(pulgada) | LxWxH(mm) | L | E1 | E2 | E3 | F | medikal na kasaysayan | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Mga sukat ng hitsura at pag-install
Mga sukat ng hitsura at pag-install of a high-efficiency electric frost ceiling air cooler
Spacing ng pelikula: 9.0mm
| Model | Detalye ng Interface(mm) | Mga Dimensyon B*T*H | Mga sukat ng pag-install | timbang | Markup ng mapa ng outline | |||||
| Inlet/return tube | Drainage/(pulgada) | LxWxH(mm) | L | E1 | E2 | E3 | F | medikal na kasaysayan | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Tandaan 1: Mga Pamantayan sa Disenyo:
| Mga karaniwang kondisyon ng paglipat ng init | Temperatura ng pumapasok na hangin | Temperatura ng pagsingaw | Kamag-anak na temperatura | Kamag-anak na temperatura | Sobrang init |
| SC1 | 10 ℃ | 0 ℃ | 85% | 1.35 | 6.5K |
| SC2 | 0 ℃ | -8℃ | 85% | 1.15 | 5.2K |
| SC3 | -18 ℃ | -25℃ | 95% | 1.05 | 4.6K |
| SC4 | -25℃ | -31 ℃ | 95% | 1.01 | 3.9K |
| SC5 | -34℃ | -40 ℃ | 95% | 1.01 | 3.9K |
Tandaan 2: Conversion factor para sa nagpapalamig
| Mga nagpapalamig | Mga kondisyon sa pagpapatakbo | R22 | R404A | R507 | R134a |
| Salik sa pagwawasto | SC1 | 0.95 | 1 | 1 | 0.93 |
| Salik sa pagwawasto | SC2 | 0.95 | 1 | 1 | 0.91 |
| Salik sa pagwawasto | SC3 | 0.95 | 1 | 1 | 0.85 |
