Pag-unawa sa Refrigerant Suction Line Accumulator: Function, Sizing, Installation, at Common Issue

Ano ang Suction Line Accumulator at ang Pangunahing Function nito

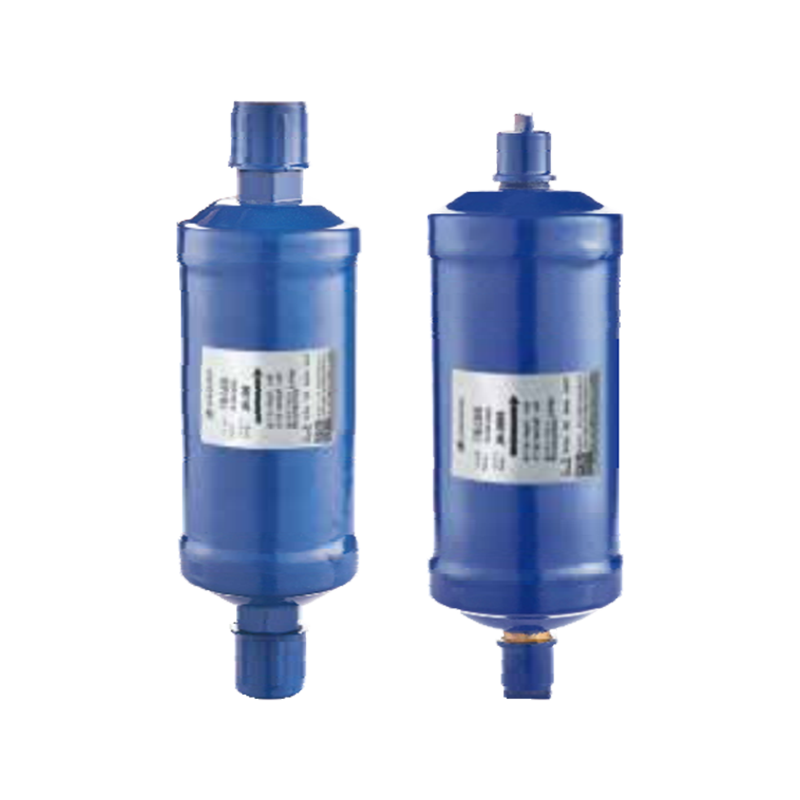

Kahulugan at Layunin ng isang Suction Line Accumulator

Ang nagtitipon ng linya ng pagsipsip ng nagpapalamig ay isang mahalagang bahagi sa maraming HVAC at mga sistema ng pagpapalamig na idinisenyo upang protektahan ang compressor mula sa potensyal na pinsala na dulot ng likidong nagpapalamig na bumabalik sa linya ng pagsipsip. Ang pangunahing tungkulin nito ay kumilos bilang isang buffer o reservoir: kapag ang nagpapalamig (singaw anumang natitirang likido) ay umalis sa evaporator, ito ay pumapasok sa nagtitipon bago maabot ang compressor. Sa loob ng accumulator, anumang likidong nagpapalamig — na maaaring mapanganib kung direktang iguguhit sa compressor — ay naninirahan sa ibaba, habang ang singaw ay tumataas at nagpapatuloy. Tinitiyak nito na ang singaw lamang ang nakakarating sa compressor, na pumipigil sa karaniwang tinatawag na "liquid slugging," na maaaring makapinsala nang husto sa mga bahagi ng compressor. :

• Pinaghihiwalay ang likidong nagpapalamig mula sa singaw bago ang paggamit ng compressor. :
• Nagsisilbing pansamantalang imbakan para sa labis na likidong nagpapalamig at langis na naiipon sa mga pag-ikot. :
• Sinusukat ang pagbabalik ng likido at langis pabalik sa compressor sa isang kontroladong bilis, na iniiwasan ang biglaang pagbaha ng likido. :

Bakit Ito ay Kritikal sa Refrigeration / HVAC Systems

Sa maraming HVAC system — partikular sa mga heat pump, commercial refrigeration, o long-line system — maaaring humantong ang mga kondisyon sa hindi kumpletong vaporization ng refrigerant bago ito bumalik sa suction line (halimbawa, sa panahon ng mga defrost cycle, mababang temperatura sa paligid, o mabilis na pagbabago sa pagkarga). Kung walang suction line accumulator, ang naturang likidong nagpapalamig ay maaaring direktang pumasok sa compressor, na humahantong sa likidong slugging, pagkawala ng oil lubrication, bearing washout, o biglaang pagkabigo ng compressor. Ang isang wastong laki at naka-install na suction line accumulator ay lubos na nagpapahusay sa pagiging maaasahan ng system, nagpapalawak ng tagal ng buhay ng compressor, at nagpapanatili ng kahusayan ng system. :

• Pinoprotektahan ang mga compressor mula sa likidong slugging at pagbabanto ng langis. :
• Nagbibigay-daan sa ligtas na operasyon sa variable na pag-load, mga defrost cycle, o long-line na refrigerant piping system. :
• Tumutulong na mapanatili ang matatag na sirkulasyon ng langis at daloy ng nagpapalamig sa ilalim ng pabagu-bagong kundisyon ng system. :

Paano Sukatin ang Suction Line Accumulator para sa Iyong HVAC o Refrigeration System

Mga Pangunahing Salik na Tumutukoy sa Sukat ng Accumulator

Ang pagpapalaki ng suction line accumulator ay hindi basta-basta — ang tamang volume at panloob na disenyo ay dapat na tumutugma sa maximum na dami ng likidong nagpapalamig na maaaring bumaha pabalik sa ilalim ng pinakamasamang sitwasyon, pati na rin ang pagtiyak ng wastong pagbabalik ng langis. Kabilang sa mahahalagang salik ang kabuuang singil ng nagpapalamig ng system, ang haba at diameter ng mga linya ng pagsipsip, ang uri ng compressor, ang inaasahang pinakamasamang kaso na pagbabalik ng nagpapalamig (hal. pagkatapos ng pag-defrost, mabilis na mga pagbabago sa pagkarga), at kung ang system ay gumagamit ng mga feature tulad ng hot gas bypass o maramihang mga yugto ng kapasidad. :

• Kabuuang singil ng nagpapalamig sa system.
• Inaasahang maximum na liquid floodback (hal. sa panahon ng defrost o mababang kondisyon ng kapaligiran).
• Haba at layout ng suction piping (maaaring mas malaki ang kapasidad ng accumulator ang mahahabang linya).
• Uri ng compressor at ang pagiging sensitibo nito sa likidong slugging o mga isyu sa pagbabalik ng langis.
• Mga operational mode (hal. heat pump switching, hot‑gas bypass) na maaaring humantong sa mga refrigerant surge.

Mga Alituntunin sa Pag-size at Pinakamahuhusay na Kasanayan

Bilang isang tuntunin ng thumb, maraming mga alituntunin sa disenyo ang nagrerekomenda na pumili ng isang suction line accumulator na kayang humawak ng isang malaking bahagi — kadalasan ay isang malaking bahagi — ng kabuuang singil ng system refrigerant sa ilalim ng pinakamasamang kaso. Para sa mga system na gumagamit ng thermostatic expansion valves (TXV), ito ay maaaring humigit-kumulang 50% ng circuit charge; para sa mga system na may fixed orifice o malalaking line set, ang kinakailangang kapasidad ay maaaring lumapit sa 100% ng circuit charge. : Karagdagan, ang accumulator ay dapat na may kasamang panloob na U‑tube (at orifice / screen) upang matiyak ang wastong vapor‑liquid separation at kontroladong pagbabalik ng likido at langis kapag tumatakbo ang compressor. :

• Pumili ng volume ng accumulator batay sa pinakamasamang kaso na pagbabalik ng likido (hal. 50–100% ng singil ng nagpapalamig depende sa disenyo ng system).
• Tiyaking may kasamang U‑tube na may orifice at screen ang panloob na disenyo para sa wastong pagsukat at proteksyon ng debris.
• Kumpirmahin ang pagiging tugma sa uri ng nagpapalamig at nauugnay na langis (mga rating ng materyal at presyon).
• Account para sa layout ng suction line — ang mas mahaba o mas kumplikadong suction piping ay maaaring mangailangan ng mas malaki o espesyal na na-rate na mga accumulator.
• Hangga't maaari, kumonsulta sa mga alituntunin sa engineering o mga talahanayan ng laki ng pamantayan sa industriya para sa katumpakan.

Suction Line Accumulator vs Liquid Line Receiver – Mga Pangunahing Pagkakaiba

Mga Pagkakaiba sa Paggana

Bagama't parehong ginagamit ang accumulator at receiver sa mga sistema ng pagpapalamig, nagsisilbi ang mga ito sa iba't ibang layunin at naka-install sa iba't ibang lokasyon. A suction line accumulator nakaupo sa linya ng pagsipsip (singaw) sa pagitan ng evaporator at ng compressor; kinukuha nito ang labis na likido o langis na bumabalik sa pamamagitan ng pagsipsip at tinitiyak na singaw lamang ang pumapasok sa compressor. Sa kabaligtaran, ang isang liquid line receiver (o simpleng "receiver") ay naka-install sa likido (high-pressure) na linya pagkatapos ng condenser at bago ang expansion device. Ang tungkulin nito ay mag-imbak ng labis na likidong nagpapalamig, tumanggap ng pagbabagu-bago ng singil, at tiyakin ang tuluy-tuloy, subcooled na supply ng likido sa expansion valve — hindi para protektahan ang compressor mula sa pagbalik ng likido. Sa madaling salita: accumulator = suction-side protection; receiver = likido-linya na imbakan at regulasyon ng supply.

• Accumulator: inilagay sa suction (mababang presyon) gilid; pinipigilan ang likidong slugging.
• Receiver: inilagay sa gilid ng likido (mataas na presyon); nag-iimbak ng nagpapalamig, tinitiyak ang tuluy-tuloy na suplay.
• Ang Accumulator ay humahawak ng potensyal na singaw na likido na bumabalik mula sa evaporator; ang receiver ay nakikitungo sa likido pagkatapos ng paghalay.

Kailan Gamitin ang Aling Bahagi

Ang decision to use a suction line accumulator, a liquid line receiver, or both depends on system design, refrigerant piping layout, and operational conditions. For systems with long suction lines, variable load conditions, heat pumps, or potential for refrigerant floodback (e.g. during defrost), an accumulator is often necessary. A receiver becomes important when the system has variable load and needs a buffer on the liquid side to avoid starving the expansion device or to accommodate charge variations (e.g. in systems with varying refrigerant charge due to different operating modes). In many complex refrigeration or HVAC systems, both accumulator and receiver are used — each fulfilling distinct but complementary roles.

• Gumamit ng accumulator kapag ang suction-side liquid floodback o proteksyon ng compressor ay isang alalahanin.
• Gumamit ng receiver kapag kailangan ang pagbabago ng singil o pagkakapare-pareho ng supply ng likido sa expansion device.
• Malalaki o kumplikadong mga sistema (mahabang piping, maramihang mga mode) ay maaaring makinabang mula sa parehong mga bahagi para sa pinakamainam na pagiging maaasahan.

Pinakamahuhusay na Kasanayan para sa Pag-install ng Suction Line Accumulator

Tamang Paglalagay sa System

Ang ideal location for the suction line accumulator is in the suction line between the evaporator outlet and the compressor suction inlet. It should be positioned as close as practical to the compressor to ensure that any liquid or oil returning from the evaporator is captured before entering the compressor. Proper installation ensures maximum protection against liquid return, especially in scenarios where refrigerant may flood back (e.g. after defrost, low ambient, or long idle periods). :

• I-install sa suction line, sa pagitan ng evaporator at compressor.
• Mas mainam na malapit sa compressor suction port para sa pinakamahusay na proteksyon.
• Tiyakin ang patayong oryentasyon (kung kinakailangan ng disenyo) at tamang suporta upang maiwasan ang vibration o stress.

Mga Pagsasaalang-alang sa Pag-mount, Oryentasyon, at Piping

Ang pag-install ay hindi lamang tungkol sa paglalagay ng accumulator - ang wastong pag-mount, oryentasyon, at piping routing ay kritikal. Ang accumulator ay dapat na suportado nang ligtas upang maiwasan ang vibration stress, at ang piping ay dapat ayusin upang maiwasan ang oil pooling o refrigerant trapping. Ang panloob na U‑tube (o J‑tube) ay dapat na wastong oriented upang ang vapor outlet ay malapit sa itaas at ang likido/langis na return orifice malapit sa ibaba. Bukod pa rito, ang solder flux at debris ay dapat pigilan na makapasok sa accumulator sa panahon ng pag-install - isang screen o strainer sa panloob na orifice ay kadalasang ginagamit para sa layuning ito. Ang pagkabigong matugunan ang mga pagsasaalang-alang na ito ay maaaring humantong sa paghihigpit sa pagbabalik ng langis, pag-plug, o kahit na pagkabigo ng bahagi. :

• Tiyakin ang patayong oryentasyon at secure na pag-mount upang mabawasan ang vibration.
• Gumamit ng wastong suporta at iwasan ang stress sa mga linya ng nagpapalamig.
• Kumpirmahin ang panloob na U‑tube (J‑tube) na oryentasyon: vapor inlet sa itaas, likido/langis return orifice sa ibaba.
• Gumamit ng screen/strainer para maiwasan ang mga debris o solder particle na makapasok sa metering orifice.
• I-insulate ang suction line kung kinakailangan upang maiwasan ang condensation, ngunit maging maingat — ang sobrang insulasyon ay maaaring makaapekto sa palitan ng init na kailangan para sa vaporization.

Mga Karaniwang Problema at Paano Mag-diagnose ng Mga Isyu gamit ang Suction Line Accumulator

Mga Karaniwang Pagkabigo (hal. slugging, oil return issue, clogging)

Bagama't ang isang suction line accumulator ay idinisenyo upang protektahan ang system, ito mismo ay maaaring maging isang punto ng pagkabigo — lalo na kung hindi tama ang sukat, hindi maganda ang pagkaka-install, o hindi pinananatili. Kasama sa mga karaniwang problema ang panloob na kaagnasan na humahantong sa mga pagtagas (lalo na sa mga panlabas na instalasyon), pagbara sa orifice ng pagbabalik ng langis (dahil sa mga debris, solder flux, o sukat), hindi tamang oryentasyon na nagdudulot ng oil pooling at mahinang pagbabalik, at sobra o kulang ang laki ng mga accumulator na nagreresulta sa hindi sapat na proteksyon o pagkasira ng performance. Ang mga isyung ito ay maaaring humantong sa compressor slugging, oil starvation o dilution, inefficient operation, o kahit na compressor failure sa paglipas ng panahon. :

• Baradong orifice ng pagbabalik ng langis/nagpapalamig — maaaring maka-trap ng langis o magdulot ng mahinang pagbabalik.
• Kaagnasan o kalawang na humahantong sa pagtagas — lalo na sa mga panlabas o hindi protektadong kapaligiran.
• Maling oryentasyon o mahinang pag-mount — humahantong sa vibration, oil pooling, o hindi sapat na paghihiwalay.
• Malaking accumulator — maaaring tumaas ang system hysteresis o magdulot ng mga inefficiencies.
• Maliit na laki ng accumulator — hindi sapat upang mahawakan ang pinakamasamang kaso ng liquid floodback, na nanganganib na masira ang compressor.

Mga Tip sa Pagpapanatili para Iwasan ang mga Pagkabigo

Ang preventive maintenance at regular na inspeksyon ay maaaring makabuluhang bawasan ang panganib ng mga pagkabigo na nauugnay sa accumulator. Kabilang dito ang pana-panahong visual na inspeksyon para sa mga palatandaan ng kalawang, kaagnasan, dents o pagtagas; pagsuri para sa hindi pangkaraniwang frost o frost‑pattern na maaaring magpahiwatig ng panloob na pagbaha o hindi tamang pagsingaw; pag-verify ng sobrang init at pagsipsip ng presyon upang kumpirmahin ang tamang daloy ng nagpapalamig; at pagtiyak na ang pag-mount at pagkakabukod ng nagtitipon ay mananatiling buo at naaangkop. Magandang kasanayan din na siyasatin ang oil return orifice at panloob na screen, lalo na pagkatapos ng anumang field piping o brazing work, upang matiyak na walang solder o debris na pumasok. :

• Suriin ang shell ng accumulator at mga koneksyon para sa kalawang, kaagnasan, o pagtagas.
• Subaybayan ang mga presyon ng pagsipsip at sobrang init upang makita ang mga palatandaan ng pagbabalik ng likido o hindi tamang pagsingaw.
• Pagkatapos ng anumang piping work, i-verify na walang debris o solder flux ang nasa loob ng accumulator.
• Tiyaking mananatiling malinis at walang barado ang oil return orifice at panloob na screen.
• Suriin ang mga mounting support at insulation taun-taon, lalo na para sa mga panlabas na unit.

FAQ

Ano ang mangyayari kung hindi ako gumagamit ng suction line accumulator sa isang long-line HVAC system?

Kung aalisin mo ang isang suction line accumulator sa isang system na may mahabang suction piping, variable load, o potensyal na refrigerant floodback, malaki ang posibilidad na makapasok ang liquid refrigerant sa compressor — lalo na sa panahon ng mga defrost cycle, system shutdown/startup, o kapag nangyayari ang refrigerant migration dahil sa mga pagbabago sa temperatura. Ang liquid slugging na ito ay maaaring magdulot ng pinsala sa compressor, pagkawala ng oil lubrication, bearing failure, o kumpletong pagkasira ng compressor. Kahit na ang system ay gumagamit ng subcooling liquid line receiver, hindi iyon nagpoprotekta laban sa suction-side liquid return. Ang paggamit ng wastong laki ng suction line accumulator ay kadalasan ang tanging epektibong pananggalang sa mga ganitong kondisyon.

Maaari bang maging barado o ma-block ang isang suction line accumulator sa paglipas ng panahon? Ano ang mga palatandaan?

Oo — sa paglipas ng panahon, ang oil return orifice (o internal metering port) ng isang accumulator ay maaaring barado ng mga solder particle, scale, debris, o sludge (lalo na pagkatapos ng field piping o hindi magandang brazing practices). Kapag nangyari ito, maaaring higpitan ang pagbabalik ng langis, na humahantong sa pagkagutom ng langis ng compressor, o maaaring mag-pool ang nagpapalamig/langis sa loob ng accumulator. Kabilang sa mga senyales ng mga naturang isyu ang hindi pangkaraniwang ingay ng compressor, nabawasan ang pagpapadulas, pabagu-bagong presyon ng pagsipsip, pagbuo ng hamog na yelo o yelo sa shell ng accumulator, o mahinang pagganap ng paglamig. Ang regular na inspeksyon, paglilinis, at pagtiyak na may tamang screen o strainer na nakalagay ay mahalaga upang maiwasan ang mga problemang ito.

Paano ko pipiliin ang tamang suction line accumulator para sa isang heat pump system na may madalas na pag-defrost cycle?

Para sa mga heat pump system — partikular ang mga may madalas na pag-defrost cycle, pagbabagu-bago ng load, o mahabang linya ng pagsipsip — ang pagpili ng accumulator ay kinabibilangan ng pagsasaalang-alang sa pinakamasamang kaso ng liquid floodback at pagtiyak ng sapat na kapasidad ng pagbabalik ng langis. Mas gusto ang isang accumulator na na-rate upang mahawakan ang isang malaking bahagi (madalas na 50–100%) ng kabuuang singil ng nagpapalamig, na may matatag na panloob na disenyo ng U‑tube, screen-protected na orifice, at tugma sa refrigerant at langis na ginamit. Bukod pa rito, tiyaking wastong pagkakalagay malapit sa compressor suction, secure mounting, at tamang oryentasyon. Para sa mga system na may mga defrost cycle o hot-gas reheat, ang accumulator ay dapat na may kakayahang kumilos bilang isang pansamantalang refrigerant storage chamber at tinitiyak ang kontroladong pagbabalik sa halip na biglaang pagbaha. :
